製品紹介

PS080-280 は、特殊なプロセスを使用して配合および製造された、高い熱伝導率を備えた 2 成分の熱伝導性ポッティングコンパウンドです。-室温または熱で硬化でき、温度が高いほど硬化が速くなります。パワーモジュール、大電力電源モジュール、コントローラー、インバーター、車載電子製品などの熱伝導ポッティングに適しており、防水、防湿、衝撃吸収、放熱、難燃性を付与し、回路内の熱集中や温度上昇を防ぎ、電子部品の長寿命化を実現します。

製品の特徴

01.

低ストレス

この材料は硬化時の収縮と応力が低いです。

02.

優れた耐久性

付加硬化型ポリジメチルシロキサンポリマーで構成されており、密閉空間で加熱しても元の状態に戻りません。{0}

03.

低粘度

他の熱伝導性材料と比較して粘度が低いため、部品のポッティングが容易です。

04.

信頼性

耐熱衝撃性、難燃性に優れています。

代表的な特性

特徴	仕様値	試験規格
硬化前

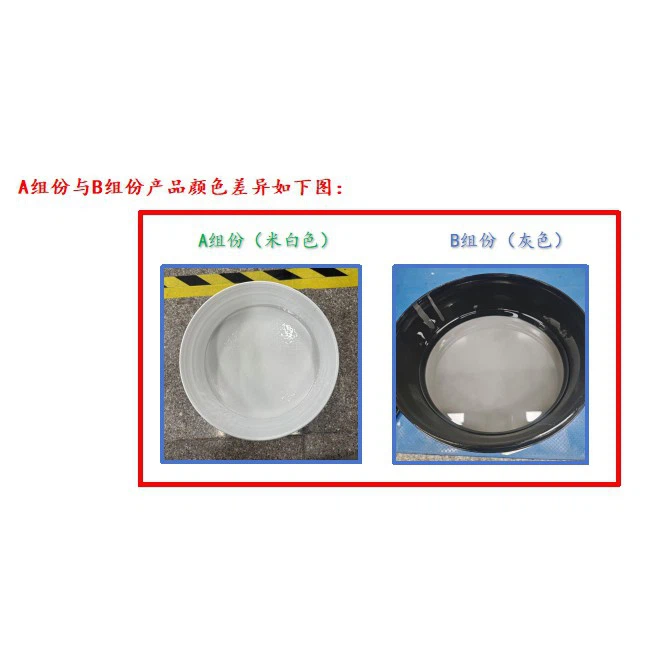

色と外観	- 成分 A: 灰色の液体 - 成分 B: 白色液体	目視検査
混合比	1:1	/
混合後の粘度(cps)	8000–18000	ASTM D1084
作業時間(分)	30～90（@25度）	/
硬化時間	- 15 – 100 度で 30 分 - 8–12 時間 @25 度	/
硬化後
密度 (g/cm3)	2.8–3.0	ASTM D792
硬度（ショアOO）	60–80	ASTM D2240
せん断強度 (MPa/psi)	<0.3 / 44	ASTM D1002
流量(g/min)	4.0以上	セイントヨーTM
体積抵抗率(Ω・cm)	1.0×10¹³以上	ASTM D257
絶縁耐力 (kV/mm)	10以上	ASTM D149
熱伝導率(W/m・K)	2.8以上	ISO22007-2
可燃性評価	V-0	UL94
-長期動作温度範囲 (度)	-50 ~ 200	セイントヨーTM

使用説明書

混合 – 2 つの成分を混合する前に、各成分を完全に混合します。成分 A と成分 B を 1:1 の比率 (重量または体積比) で混合します。大量生産の場合は、自動計量/混合/分配装置を使用できます。ポッティングが必要な領域に接着剤を注ぎます。この製品には優れた自己発泡特性があります。-一般に、直接ポッティングは、望ましい熱放散を達成するのに十分です。ポッティング前に真空引きを行うと、熱伝導率がさらに向上します。ポッティング後、特定のプロセス条件に応じて、室温で硬化を実行できます。

予防

この製品は付加硬化型シリコーンゴムです。{0}次の物質は製品の硬化に影響を与えたり、硬化を妨げたりします。スズ (Sn 2+)、鉛 (Pb 2+)、水銀 (Hg 2+) などの重金属イオンを含む化合物。有機スズ化合物および有機スズ化合物を含むシリコーンシーラント。 N、S、Pを含む有機化合物。および特定の不飽和炭化水素可塑剤。
